Definisi dan Simulasi Paket Tracer

Paket Tracer 5.0

Packet Tracer adalah sebuah software yang dikembangkan oleh Cisco. Dimana software tersebut berfungsi untuk membuat suatu jaringan komputer atau sering disebut dengan computer network. Dalam program ini telah tersedia beberapa komponen–kompenen atau alat–alat yang sering dipakai atau digunakan dalam system network tersebut, Misalkan contoh seperti kabel Lan ( cross over, console, dll ) , HUB, SWITCHES, ROUTER dan lain sebagainya. Sehingga kita dapat dengan mudah membuat sebuah simulasi jaringan computer di dalam PC Anda, simulasi ini berfungsi untuk mengetahui cara kerja pada tiap–tiap alat tersebut dan cara pengiriman sebuah pesan dari komputer 1 ke computer lain dapat di simulasikan juga disini.

Berikut ini merupakan hal-hal yang biasa dilakukan pada saat menggunakan Packet Tracer :

1. Desain Topologi Peralatan Jaringan
2. Menghubungkan Peralatan Jaringan dengan Kabel yang Sesuai
3. Melakukan Konfigurasi Peralatan Jaringan

nah sekarang kita langsung saja coba membuat simulasi jaringan menggunakan Packet Tracer.

kita akan buat jaringan menggunakan topologi star.

1. kita langsung saja buka aplikasi packet tracernya lalu akan muncul tampilan seperti ini :

3. kemudian kita masukan sebuah komputer server

4. masukkan beberapa client

5. kemudian kita mengguanakan kabel dengan tipe copper straight

setelah itu kita masukan alamat IP Address pada setiap komputer dengan mengklik PC  setelah itu pilih Dekstop kemudian  pilih IP configuration setelah itu kita masukan :

IP Addres : 192.168.1.110

Subnet Mask :

Default Gateway :

DNS Server :

untuk subnetmask, default gateway,dns server untuk sementara bisa dikosongkan terlebih dahulu

setelah pengisian IP Address di atas kita lanjutkan uji koneksi pada setiap PC dengan cara kita kilik salah satu PC kemudian pilih Command Prompt.

sebagai contoh PC satu dengtan PC dua :

kita masuk pada komputer satu kita ketikan ping 192.168.1.111

akan munculsebagai berikut :

PC>ping 192.168.1.111

Pinging 192.168.1.111 with 32 bytes of data:

Reply from 192.168.1.111: bytes=32 time=63ms TTL=128

Reply from 192.168.1.111: bytes=32 time=62ms TTL=128

Reply from 192.168.1.111: bytes=32 time=63ms TTL=128

Reply from 192.168.1.111: bytes=32 time=62ms TTL=128

Ping statistics for 192.168.1.111:

Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

Minimum = 62ms, Maximum = 63ms, Average = 62ms

setelah muncul di atas berarti kita telah berhasil mengkonetsikan komputer satu dengan komputer dua.

kita ujikan pada setiap komputer dengan langkah-langkah yang sama seperi di atas.

Pengertian, Kegunaan dan Fungsi layer OSI

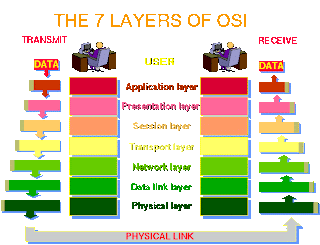

PENGERTIAN & FUNGSI 7 OSI LAYER

OPEN SYSTEM INTERCONNECTION (OSI)

I. PENGERTIAN

Masalah utama dalam komunikasi antar komputer dari vendor yang berbeda adalah karena mereka mengunakan protocol dan format data yang berbeda-beda. Untuk mengatasi ini, International Organization for Standardization (ISO) membuat suatu arsitektur komunikasi yang dikenal sebagai Open System Interconnection (OSI) model yang mendefinisikan standar untuk menghubungkan komputer-komputer dari vendor-vendor yang berbeda.

Model-OSI tersebut terbagi atas 7 layer, dan layer kedua juga memiliki sejumlah sub-layer (dibagi oleh Institute of Electrical and Electronic Engineers (IEEE)). Perhatikan tabel berikut:

7th	- Layer : Application	Services
6th	- Layer : Presentation	Services
5th	- Layer : Session	Communications
4th	- Layer : Transport	Communications
3rd	- Layer : Network	Communications
2nd	- Layer : Data-link	Physical connections
1st	- Layer : Physical	Physical connections

• Membagi aliran data biner ke paket diskrit dengan panjang tertentu

• Mendeteksi Error

• Memperbaiki error dengan mengirim ulang paket yang rusak

• Mengendalikan aliran

Tabel MODEL OSI

Layer-layer tersebut disusun sedemikian sehingga perubahan pada satu layer tidak membutuhkan perubahan pada layer lain. Layer teratas (5, 6 and 7) adalah lebih cerdas dibandingkan dengan layer yang lebih rendah; Layer Application dapat menangani protocol dan format data yang sama yang digunakan oleh layer lain, dan seterusnya. Jadi terdapat perbedaan yang besar antara layer Physical dan layer Application.

II. FUNGSI LAYER

1. Layer Physical

Ini adalah layer yang paling sederhana; berkaitan dengan electrical (dan optical) koneksi antar peralatan. Data biner dikodekan dalam bentuk yang dapat ditransmisi melalui media jaringan, sebagai contoh kabel, transceiver dan konektor yang berkaitan dengan layer Physical. Peralatan seperti repeater, hub dan network card adalah berada pada layer ini.

2. Layer Data-link

Layer ini sedikit lebih “cerdas” dibandingkan dengan layer physical, karena menyediakan transfer data yang lebih nyata. Sebagai penghubung antara media network dan layer protocol yang lebih high-level, layer data link bertanggung-jawab pada paket akhir dari data binari yang berasal dari level yang lebih tinggi ke paket diskrit sebelum ke layer physical. Akan mengirimkan frame (blok dari data) melalui suatu network. Ethernet (802.2 & 802.3), Tokenbus (802.4) dan Tokenring (802.5) adalah protocol pada layer Data-link.

3. Layer Network

Tugas utama dari layer network adalah menyediakan fungsi routing sehingga paket dapat dikirim keluar dari segment network lokal ke suatu tujuan yang berada pada suatu network lain. IP, Internet Protocol, umumnya digunakan untuk tugas ini. Protocol lainnya seperti IPX, Internet Packet eXchange. Perusahaan Novell telah memprogram protokol menjadi beberapa, seperti SPX (Sequence Packet Exchange) & NCP (Netware Core Protocol). Protokol ini telah dimasukkan ke sistem operasi Netware. Beberapa fungsi yang mungkin dilakukan oleh Layer Network

4. Layer Transport

Layer transport data, menggunakan protocol seperti UDP, TCP dan/atau SPX (Sequence Packet eXchange, yang satu ini digunakan oleh NetWare, tetapi khusus untuk koneksi berorientasi IPX). Layer transport adalah pusat dari mode-OSI. Layer ini menyediakan transfer yang reliable dan transparan antara kedua titik akhir, layer ini juga menyediakan multiplexing, kendali aliran dan pemeriksaan error serta memperbaikinya.

5. Layer Session

Layer Session, sesuai dengan namanya, sering disalah artikan sebagai prosedur logon pada network dan berkaitan dengan keamanan. Layer ini menyediakan layanan ke dua layer diatasnya, Melakukan koordinasi komunikasi antara entiti layer yang diwakilinya. Beberapa protocol pada layer ini: NETBIOS: suatu session interface dan protocol, dikembangkan oleh IBM, yang menyediakan layanan ke layer presentation dan layer application. NETBEUI, (NETBIOS Extended User Interface), suatu pengembangan dari NETBIOS yang digunakan pada produk Microsoft networking, seperti Windows NT dan LAN Manager. ADSP (AppleTalk Data Stream Protocol). PAP (Printer Access Protocol), yang terdapat pada printer Postscript untuk akses pada jaringan AppleTalk.

6. Layer Presentation

Layer presentation dari model OSI melakukan hanya suatu fungsi tunggal: translasi dari berbagai tipe pada syntax sistem. Sebagai contoh, suatu koneksi antara PC dan mainframe membutuhkan konversi dari EBCDIC character-encoding format ke ASCII dan banyak faktor yang perlu dipertimbangkan. Kompresi data (dan enkripsi yang mungkin) ditangani oleh layer ini.

7. Layer Application

Layer ini adalah yang paling “cerdas”, gateway berada pada layer ini. Gateway melakukan pekerjaan yang sama seperti sebuah router, tetapi ada perbedaan diantara mereka. Layer Application adalah penghubung utama antara aplikasi yang berjalan pada satu komputer dan resources network yang membutuhkan akses padanya. Layer Application adalah layer dimana user akan beroperasi padanya, protocol seperti FTP, telnet, SMTP, HTTP, POP3 berada pada layer Application.
